產品介紹：

本系列電動機運用了計算機優級化技術，采用了新材料、新工藝、選材考究、制造精良，具有體積小、重量輕、功率大噪聲低、振動小、運行安全可靠、使用維護方便等優點。 本系列電動機的功率等級、安裝尺寸、電氣性能均符合GB/T4772.1-2-1999（旋轉電機尺寸和輸出功率等級》、GB755-2008《旋轉電機 定額與性能》標準及JB/T10315.2-2002《YKK系列高壓三相異步電動機技術條件》標準。 本系列電動機各部分機型尺寸、公差符合國家標準GB/T1800~GB/T1804《極限與配合》和國際標準化委員會ISO標準。 本系列電動機的外殼防護等級根據GB/T4942.1-2001《旋轉電機外殼防護等級（IP代碼）》為IP44，如果用戶要求其他防護等級如IP54可另行協商 本系列電動機的冷卻方法根據GB/T1993-1993和IEC60034-5《旋轉電機 冷卻方法》的標準為IC611或IC616，如果用戶要求其他冷卻方法可另行協商。 本系列電動機基本安裝方法為臥式帶底腳（IMB3）結構，符合GB/T997-2003和IEC60034-7《旋轉電機結構及安裝型式（IM代號）》的規定。

主要技術參數
額定電壓：3KV , 6KV , 10KV
額定頻率：50HZ
絕緣等級：F級（溫升按B級考核）
工作制：S1連續工作制
環境溫度：-15℃～+40℃
海拔高度：不超過1000米

機座號：355-630
功率：160KW-2500KW
極數：2P、4P、6P、8P、10P、12P
電壓：6KV、10KV 或其它異電壓
防護等級；IP44、IP54、IP55
絕緣等級：F、H
安裝方式：IMB3、IMB35

【產品說明】

YKK系列高效率高壓三相異步電動機滿足了市場對于防護等級較高電機的需求，其次該產品的通用性強，現已成為主流產品，可用于替代原先的老式JK等系列電機。電機采用全鋼板焊接，結構合理，頂部自帶空空冷卻器散熱性能好，同時采用VPI真空壓力浸漆，絕緣性能優越、壽命長。電機可制成高效電機，為國家力推的主導產品，市場極為廣闊，具有顯著的經濟效益和社會效益。

【產品適用標準】

JB/T10315.2-2013(6KV)、Q/WN.206-2014(10KV )

【使用條件】

1、適用場所：室內或室外、無危險氣體環境；

2、環境溫度：-15～+40℃；

3、海拔高度：不超過1000m；

4、安裝方式：IMB3、IMB35

5、防護等級：IP44、IP54、IP55；

6、絕緣等級：F、H。

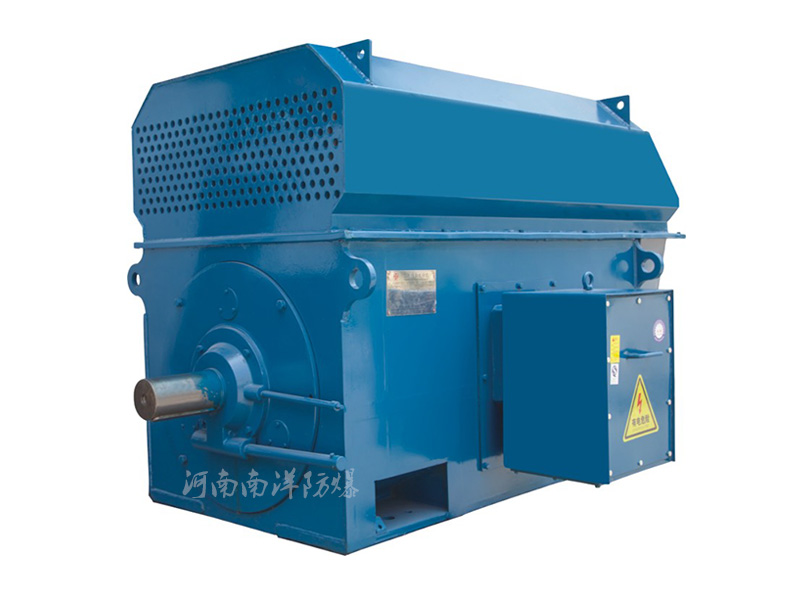

YKK高壓電機結構特點

YKK高壓電機采用箱式結構，機座由鋼板焊接而成，重量輕、剛度好。 YKK高壓電機為封閉、電機頂部帶有空-空冷卻器的籠型異步電機。

定子繞組采用F級耐熱絕緣材料、頂部綁扎可靠，并經真空壓力浸漆使YKK高壓電機具有良好的絕緣性能和機械強度。

YKK高壓電機的轉子采用可靠的鑄鋁或銅導體的鼠籠型結構。軸承有滾動軸承和滑動軸承兩種形式，依電機的轉速和功率大小而定。

YKK高壓電機的用途

YKK高壓電機可用于驅動各種通用機械，如：壓縮機、水泵、風機、破碎機、切削機床、運輸機械及其它機械設備。在礦山、機械工業、發電廠等各種工礦企業中作原動機。用以拖動鼓風機、磨煤機、軋鋼機、卷揚機等應在訂貨時說明。

YKK高壓電機的標準形式

電壓：6000V，50Hz

防護等級：YKK系列為IP44或IP54

絕緣等級：F

工作制：S1（連續）

冷卻方法：YKK系列為IC611

安裝形式：IMB3

電機接法：Y（接線盒內三個出線端子，從主軸伸端視之接線盒位于機座右側）

使用環境

海拔：不超過1000m

環境空氣溫度：不超過40℃且無嚴重塵埃，最低環境空氣溫度對采用滾動軸承的YKK高壓電機為-15℃,對采用滑動軸承的電動機為5℃。

空氣中無腐蝕性和爆炸性氣體（也可制成濕熱或高原地區電動機）
